尾輪由支架和滾筒兩部分組成，其調整步驟與驅動滾筒相同。

皮帶機支腿大部分形橡膠托輥狀為H型，其長度和寬度根據皮帶長度和寬度、皮帶運輸量等的不同而不同。

下面，我們以寬度為1500mm支腿為例，具體操作方法如下：

① 先橡膠托輥量出寬度方向的中心線，做出標記。

② 把支腿放在基礎上的預埋板上，用線墜垂線，使支腿寬度方向的中心線與基礎中心線重合。

③ 在基礎中心線上任意一點（一般以1000mm以內為宜）做一標記，以此標記為基點，用盒尺分別測得此點到兩支腿的距離，根據等腰三角形原理可知，當兩尺寸相等時，支腿即找正。

④ 焊牢支腿，即可裝中間架，它是由10或12號槽鋼制作而成，在槽鋼寬度方向上鉆有直徑12或16mm的排孔，是連接托輥支架用的。中間架與支腿的連接形式為焊接，安裝時應用水平儀測量，以保證中間架的水平度和平行度，平行度方向上的兩槽鋼，上面的排孔要采用對角線測量法進行對稱度的找正，以保證托輥支架、上調心支架的順利安裝。

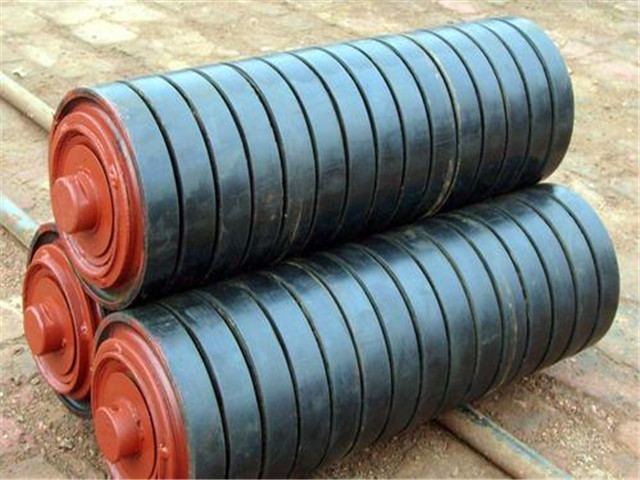

⑤ 把托輥支架裝在中間架上，用螺栓連接，把托輥裝在托輥支架上。需注意的是，在落料口的下方的托輥為四組橡膠托輥，起緩沖、減震作用。

⑥ 把下平行托輥和下調心托輥裝上。
